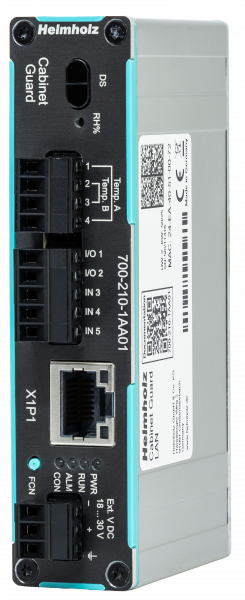

Cabinet Guard
Cabinet Guard - Image 2

Cabinet Guard

279,00 €

337,59 € s DPH

K DISPOZICI OD Dubna 2026!

Chraňte a monitorujte srdce svého systému – v reálném čase

Helmholz Cabinet Guard nepřetržitě monitoruje podmínky uvnitř skříně, jako je teplota, vlhkost, tlak vzduchu, vibrace a stav dveří skříně (neoprávněný přístup). Díky monitorování těchto parametrů prostředí může Cabinet Guard včas reagovat na potenciální problémy, spustit alarmy a zabránit tak poruchám nebo poškození. To pomáhá udržovat integritu systému a provozní efektivitu.

Vytisknout

Dotaz na produkt

Katalogové číslo: 700-210-1AA01 Kategorie: , ,

Popis

Ochrana skříně
Monitorování komponentů systému se dnes široce používá ke zvýšení dostupnosti systému a k provádění údržby nákladově efektivním způsobem. Pozornost se obvykle soustředí na externí pohony a senzory, zatímco rozvaděč jako srdce systému často zůstává opomíjen. Vnitřek skříně je však také vystaven četným rizikům a vlivům stárnutí. Teplota, vlhkost, tlak vzduchu, vibrace a nárazy jsou typické faktory prostředí, které mohou ovlivnit životnost skříně.

S Cabinet Guard v rozvaděči lze všechny tyto informace monitorovat, analyzovat nebo generovat alarmy, a to zcela nezávisle na PLC.

Cabinet Guard se pohodlně konfiguruje přes webové rozhraní. Naměřené hodnoty lze snadno předávat dalším komponentům nebo nadřazeným systémům (hostitelský počítač, MES, cloud) přes MQTT a ModbusTCP.

Zároveň lze naměřené hodnoty ukládat na SD kartu pro dlouhodobé zaznamenávání, což také umožňuje dlouhodobé vyhodnocování jevů stárnutí. Pro zvýšení efektivity systému lze porovnávat záznamy rozvaděčů různých strojů a najít tak možnosti optimalizace v konstrukci.

Díky svému dálkovému senzoru může Cabinet Guard také monitorovat otevírání dveří skříně. Cabinet Guard je proto také důležitým senzorem z hlediska bezpečnosti stroje.



Vlastnosti:

  • Monitorování stavu v rozvaděči
  • Digitalizace v podobě kabelky
  • Měření teploty, tlaku vzduchu, vlhkosti
  • Detekce pohybu, polohy, vibrací, nárazů
  • 2 externí teplotní senzory (NTC)
  • Otevírání dvířek skříně pomocí dálkového senzoru nebo digitálního vstupu
  • Univerzální vstupy pro digitální nebo PWM signály
  • Měření napájecího napětí
  • Konfigurace přes webovou stránku
  • Přenos informací o stavu/hodnotách přes MQTT
  • ModbusTCP server pro poskytování dat
  • Digitální výstupy pro signalizaci alarmů
  • SD karta pro dlouhodobé zaznamenávání dat
  • Velmi kompaktní design

Technické parametry

Produkt
Objednací číslo
Cabinet Guard 700-210-1AA11



General information
Order number 700-210-1AA11
Article name Cabinet Guard
Scope of delivery Cabinet Guard with plug
Dimensions (DxWxH) 55 x 24 x 109 mm (without plug)
Weight  approx. 150g
Ethernet interface (X1)
Quantity 1
Connection RJ45
 Transmission rate 10/100 Mbit/s
Type 10Base-T, 100Base-TX
Protocols

HTTPS web server, ModbusTCP, MQTT, SNMP
Digital IOs (X2)
Inputs 5, type 3 according to DIN EN 61131-2
Outputs 2, 500mA 24V DC, with electronic fuse
Analogue inputs (X3)
Inputs 2
Type NTC, 2-wire
Measuring accuracy -100°C ... +100°C, +/- 2°C
Environmental sensor (internal)
Temperature measurement -20°C ... +80°C, +-2°C
Humidity 30% r.H. ... 90% r.H., Tol.: +-5%
Air pressure measurement HPa, Tol.: +-1.7 hPa @25°C .. 60°C
Distance sensor
Type Optical Time-of-Flight (TOF)
Distance, accuracy 4 cm...200 cm, 1%
Motion sensor
Functions 3-Axis Accelerometer: Vibration, shock, orientation, acceleration
Resolution +-16g, bandwidth: 1.3kHz
Status display
LEDs 4
Power supply
Operating voltage DC 24 V, 12...30 V DC
Current consumption  max. 85 mA at 24 V DC
Power loss Max. 2 W
Measurement of supply voltage 10V ... 30V, +-3%
Ambient conditions
Ambient temperature -25 °C ... +75 °C
Transport and storage temperature -40 °C ... +85 °C
Relative humidity 95 % r. H. without condensation
Pollution degree 2
Protection class IP20
Approvals CE, UL in preparation
EMC DIN EN IEC 61000-6-2 2019-11, DIN EN IEC 61000-6-4 2020-09
Vibration and shock DIN EN 60068-2-8:2008 "Vibration", DIN EN 60068-27:2010 "Shock", DIN EN 60068-2-31:2009-04 "Free fall"
