16xDO reléové (DC 24 V; 2 A)

PDFTisk
Karta 16-ti digitálních releových výstupů (DC 24 V, 2 A)

Kod produktu: 700-322-1HH01

Popis

Modul digitálních výstupů přetváří vnitřní signály řídící jednotky na vnější binární signály pro řízení procesu. Stav signálu na výstupu je zobrazován zelenou LED.

Výstupy modulů firmy Systeme Helmolz jsou určeny pro připojení např. magnetických ventilů, stykačů a malých motorů v mezích povolených parametrů. Tento modula je díky maximálnímu výstupnímu proudu 8 ampéry na skupinu určen i pro větší zátěže.


Produkt
Objednací číslo
Modul 16-ti digitálních reléových výstupů, 2 A 700-322-1HH01

Modul 700-322-1HH01 již není k dispozici.

Příslušenství

Nabízíme také příslušenství ke všem I/O modulům - čelní konektory, čelní konektory s vodiči a profilové lišty.

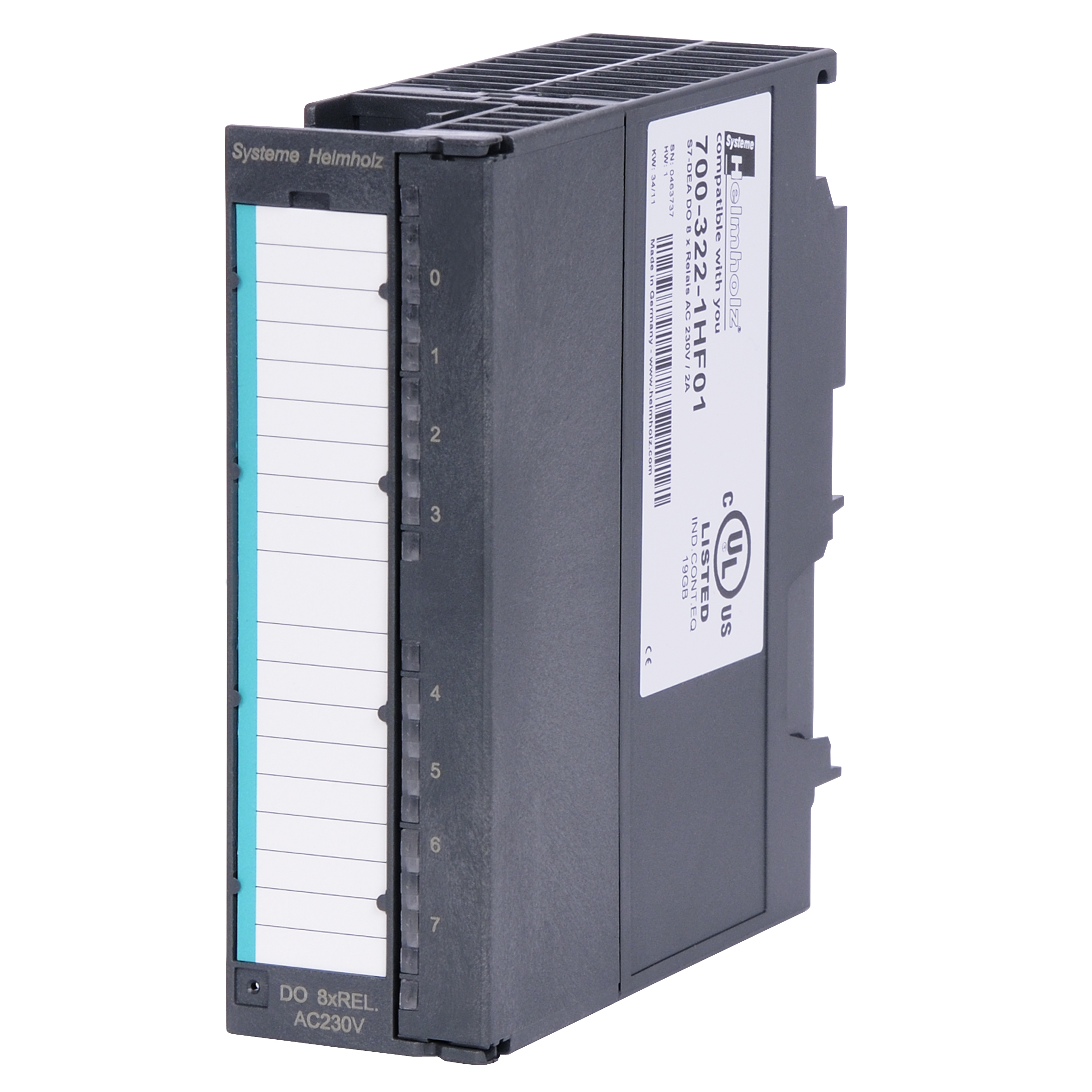

General information
Order number 700-322-1HF01
Article name DEA 300, relay, 2 A, 8 outputs
Scope of delivery DEA 300, relay, 2 A, 8 outputs
Dimensions (DxWxH) 116 x 40 x 125 mm
Weight Approx. 300g
Number of outputs 8
Electrical isolation
from the backplane bus Yes (optocoupler)
in groups to 2
Load voltage L+/L- DC 24 V
Output voltage
AC to 230 V
DC to 120 V
Output current
Total current of the outputs (per group) Max. 4 A
Thermal continuous current 3 A
Switching frequency of the outputs
Under resistive load max. 2 Hz
Under inductive load max. 0.5 Hz
Under lamp load max. 2 Hz
Mechanical max. 10 Hz
Switching capacity of the contacts
Under resistive load max. 2 A (AC 230 V)
2 A (DC 24 V)
Under inductive load max. 2 A (AC 120 V)
2 A (DC 24 V)
Switching operations of the contacts
Under mechanical load 10 million
Under resistive load 2 A, 0.7 million
Front connectors 20-pin
Ambient conditions
Ambient temperature 0 °C … +60 °C
Transport and storage temperature -25 °C … +75 °C
Pollution degree 2
Protection rating IP20
Certifications CE, UL
CE
RoHS Yes
REACH Yes
