8xDO (DC 24 V; 2 A)

PDFTisk
8 výstupů (DC 24 V, 2 A)
csm_700_322_1BF01

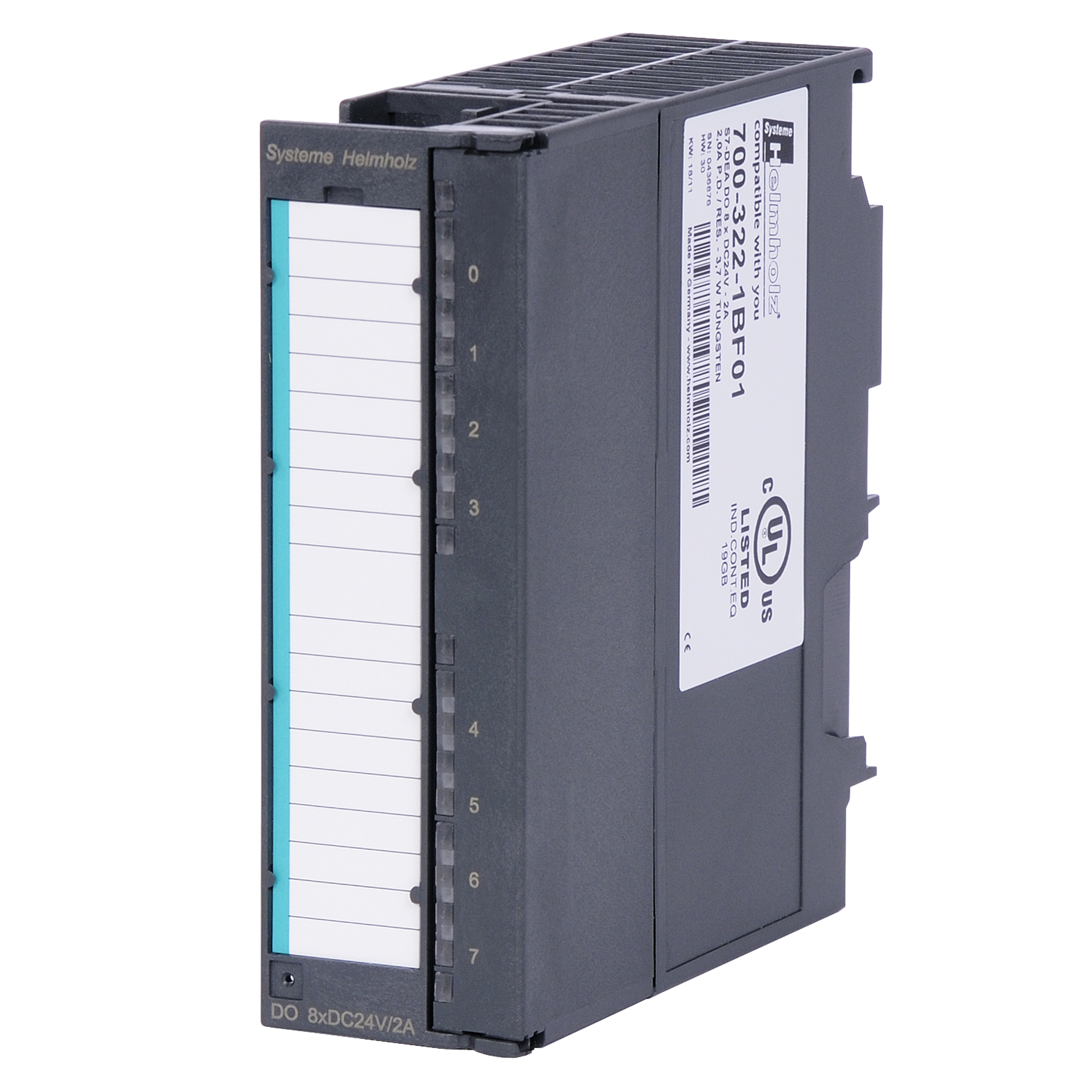

Kod produktu: 700-322-1BF01

Popis

Modul digitálních výstupů přetváří vnitřní signály řídící jednotky na vnější binární signály pro řízení procesu. Stav signálu na výstupu je zobrazován zelenou LED.

Výstupy modulů firmy Systeme Helmolz jsou určeny pro připojení např. magnetických ventilů, stykačů a malých motorů v mezích povolených parametrů. Tento modul je díky maximálnímu výstupnímu proudu 2 ampéry na kanál určen i pro větší zátěže.




Produkt
Objednací číslo
Modul 8-mi digitálních výstupů  (DC24 V, 2 A) 700-322-1BF01

Příslušenství

Nabízíme také příslušenství ke všem I/O modulům - čelní konektory, čelní konektory s vodiči a profilové lišty.

General information
Order number 700-322-1BF01
Article name DEA 300, DC 24 V, 2 A, 8 outputs
Scope of delivery DEA 300, DC 24 V, 2 A, 8 outputs
Dimensions (DxWxH) 116 x 40 x 125 mm
Weight Approx. 220g
Number of outputs 8
Electrical isolation
from the backplane bus Yes (optocoupler)
in groups to 4
Supply voltage UP, US
Rated value 24 V DC
Ripple USS max. 3.6 V
Permissible range (with ripple) +20 … +30 V
Voltage for t < 10 ms max. 40 V
Rated value 2 A
Short-circuit protection
Short-circuit protection Electronic
Short-circuit current Typ. 12 A clocked
Inductive cutoff voltage limit -23 V
Cable length
Unshielded max. 600 m
Shielded max. 1000 m
Current draw
Current draw typical typ. 40 mA
Current draw maximal Max. 60 mA
Power dissipation (nominal operation) typ. 6.8 W
Front connectors 20-pin
Ambient conditions
Ambient temperature 0 °C … +60 °C
Transport and storage temperature -25 °C … +75 °C
Pollution degree 2
Protection rating IP20
Certifications CE,UL
CE
RoHS Yes
REACH Yes
Ke stažení
