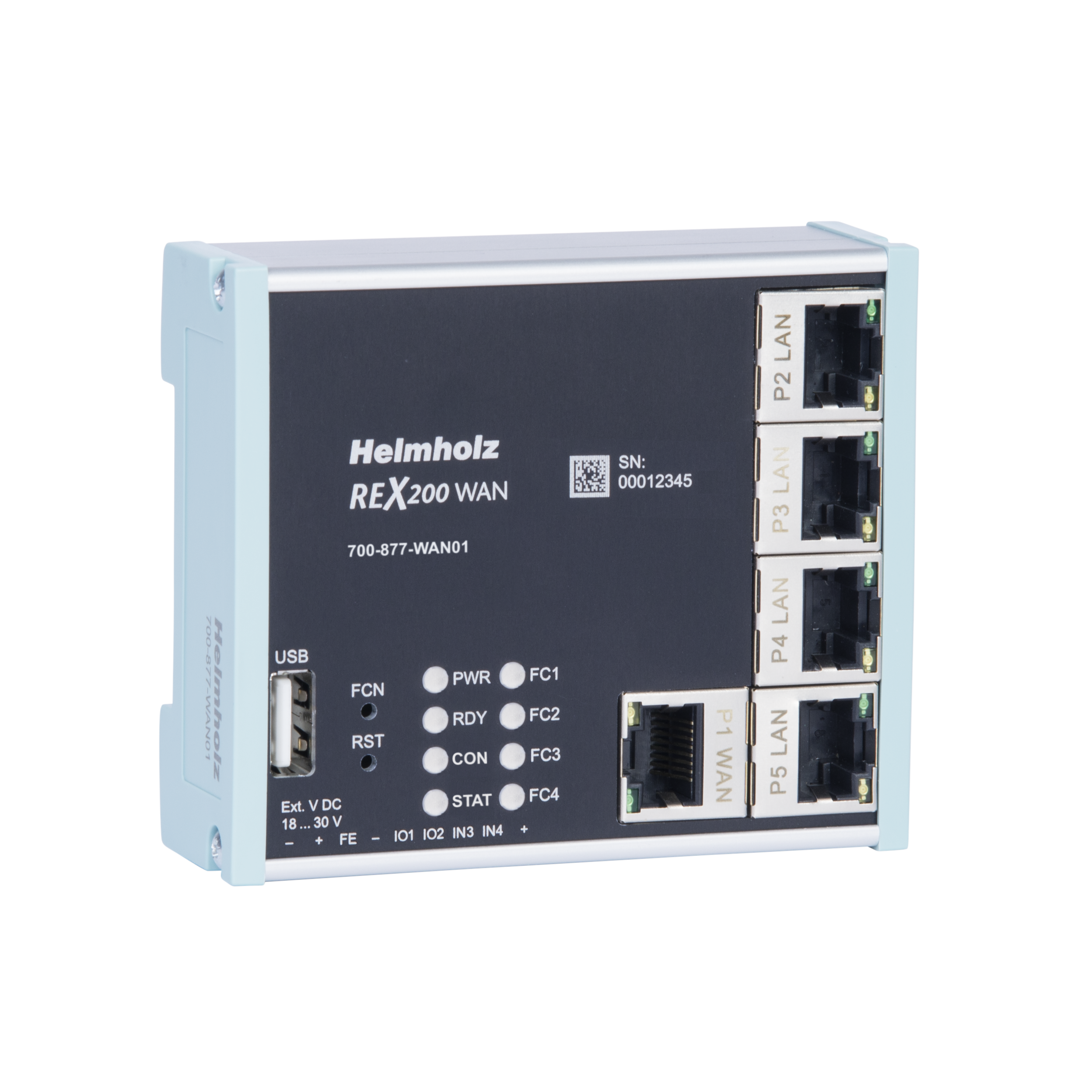

REX je určen pro spojení se vzdálenými zařízeními, která mají na sobě ethernet či profinet port. Do sítě internet je REX připojen pomocí ethernet kabelu zapojeného do portu WAN. Konfigurace probíhá na serveru myrex24. Z portálu je vygenerován konfigurační soubor, který je nutné nahrát do adaptéru po ethenetovém kabelu nebo přes USB. Po úspěšné konfiguraci lze již změny nastavení provádět dálkově.

Po úspěšné konfiguraci je možné ke vzdáleným zařízením (počítače, stroje, PLC, atd.) přistupovat tak, jako by byly připojeny přímo do Vašeho počítače. Oproti starší řadě REX 100 je nyní možné přistupovat  hodnotám v paměti PLC, číst je a pracovat s nimi. Tato data je možné ukládat na paměťová media (USB, paměťová karta) nebo si je nechat zasílat formou pravidelných plánovaných reportů. Data lze také zpracovat formou jednoduché vizualizace. Tato vizualizace je pak dostupná z počítače, mobilního telefonu či tabletu. Zasílání alarmových zpráv (email/SMS) v návaznosti na změnu stavu uvnitř/mimo PLC jsou samozřejmostí.

Tipy

• Tato varianta REXe umožňuje použití VPN jiné, než Helmholz
• Logování dat z PLC a vizualizace hodnot
• Pro vzdálené spojení se staršími PLC (řada S7-300 s porty DP a MPI) je nutné navíc použít adaptér NETLink PRO Compact

Vlastnosti

• Vzdálený přístup do ethernetových zařízení (PLC, HMI, IP kamera, …)
• 4 portový switch (4xLAN, 1xWAN)
• Vestavěný Firewall
• Digitální vstupy pro sestavení spojení nebo pro alarmovou zprávu
• Čtení, vizualizace, alarmy a logování dat z PLC
• Kompaktní provedení na DIN lištu
• Vzdálená údržba USB zařízení
• Jednoduchá a rychlá konfigurace s použitím portálu myREX24.net
• DHCP server, DNS server, Dyn DNS, NTP server, PPP server

Ke stažení

• SW pro VPN spojení ShDialUp
• Příručka rychlého nastavení pro současnou verzi portálu myrex24 V2
• Video s nastavením step-by-step
• Nový Firmware pro REX 200

Často kladené dotazy

Kolik datového objemu spotřebuje REX s GSM modemem?

Za předpokladu, že je REX připojen k portálu myREX24 24 hodin denně, 7 dní v týdnu, naše testy ukázaly, že za měsíc až může být spotřebováno 80 MB (také závisí na poskytovateli internetu, 80 MB je nejvyšší hodnota zjištěná v našich testech).

Pokud se k REXu přes VPN uživatel připojí nebo jsou prostřednictvím REXu logovány datové hodnoty, datový objem se zvýšší.

Po výměně zařízení již nefunguje USBoverIP.

Po přenesení konfigurace na nové zařízení je nutné znovu provést synchronizaci s portálem (v portálu klikněte na Configuration --> Force Synchronization). Poté by mělo USBoverIP opět fungovat.

Důvod:

Při výměně zařízení jsou v portálu odstraněny informace „Verze firmwaru“ a „Verze hardwaru“ starého zařízení. Tyto informace jsou však potřebné pro nové zařízení k vytvoření kompletní konfigurace (včetně USBoverIP). K tomu je nutná nová synchronizace.

Připojení k portálu myREX24 nebo k zařízení REX je pomalé nebo nestabilní.

shDIALUP je ovlivněn jiným softwarem/aplikací. Může to být antivirový program nainstalovaný na vašem internetovém PC nebo jiný již nainstalovaný VPN software. Pokud je to možné, vždy používejte aktuální verze prohlížečů a nejnovější verzi shDIALUP softwaru.

Hardware vašeho dial-up počítače a internetové připojení by obecně měly poskytovat dobrý výkon. Firewall a/nebo proxy server ve vaší interní síťové struktuře mohou také ovlivnit připojení.

Jaká nastavení firewallu jsou nezbytná pro spojení se serverem myREX24?

Software shDIALUP a směrovače REX navazují odchozí TCP připojení na adresu https://v2.myrex24.net (5.39.123.21). K navázání bezpečného připojení k serveru myREX24 musí být povolen alespoň jeden z následujících TCP portů (80, 1194 nebo 443) pro VPN tunel. Pokud je ve firewallu povoleno filtrování MAC adres, musí být deaktivováno nebo přenastaveno.

V základním nastavení je používán pouze port openVPN 1194. Pokud je tento port blokován, musí být konfigurace REX/shDIALUP odpovídajícím způsobem upravena. Neexistuje žádný automatismus, který by cyklicky testoval všechny tři porty a přepínal na volný!

Se softwarem shDIALUP (dial-in klient) již není možné se přihlásit na portál myREX24 V1.
Zobrazí se následující zpráva: Autentizace selhala. Ujistěte se, že máte správné uživatelské jméno a heslo.

Z bezpečnostních důvodů (opraveno ve verzi 1.7.2) již není možné přihlášení pomocí metody autentizace „1“. Prosím nastavte „Server Authentication Method“ v shDIALUP na 2.
