Popis

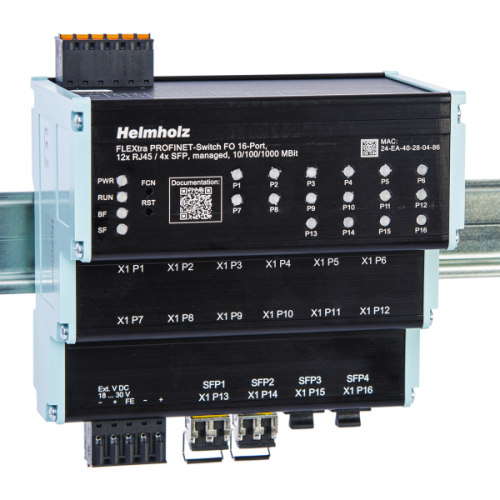

Manažovatelný switch FLEXtra PROFINET FO lze použít k propojení komponent PROFINET s rychlostí 100 Mb/s i uzlů Ethernet s rychlostí až 1000 Mb/s. Switch FLEXtra PROFINET FO má 12 portů RJ45 s rychlostí až 1000 Mbit/s a 4 porty SFP pro přenos po optickém vlákně s rychlostí 1000 Mbit/s.To umožňuje komunikaci mezi řídicí úrovní a strojem nebo kombinaci komponent Ethernet a PROFINET v jednom switchi. Vždy je zaručena prioritizace PROFINET podle Conformance Class B.
Kromě sítě PROFINET jsou pro správu sítě Ethernet k dispozici funkce jako SNMP, NTP, VLAN, zrcadlení portů, mapování QoS/CoS a rozsáhlé statistiky. V případě potřeby lze konfiguraci uložit na SD kartu nebo ji načíst pro uvedení do provozu.
Praktický design s inteligentním uspořádáním ethernetových zásuvek šetří místo v rozvaděči. Stavové LED diody na horní straně switche FLEXtra PROFINET, které jsou vždy dobře viditelné, umožňují snadnou diagnostiku i při plném zapojení.
Jednou z nejdůležitějších funkcí switche PROFINET je prioritizace provozu datových packetů PROFINET v síti zařízení. Manažovatelný switch dokáže rozlišit, zda se jedná o webový požadavek, přenos souboru FTP, mediální tok nebo datový packet PROFINET. V případě vysokého přenosového zatížení tak lze upřednostnit důležité data a zabránit tak ztrátám důležitých dat jednotlivých komponentů. Podporované protokoly PROFINET, jako jsou LLDP, DCP nebo diagnostické alarmy, lze snadno parametrizovat a spravovat.
Výhody při použití PROFINET-Switch
- Prioritizace rámců PROFINET
- Přiřazení konfigurace prostřednictvím názvu zařízení
- Neighbourhood detection
- Výměna zařízení bez programování zařízení
- Kruhová redundance
- Každý port lze aktivovat nebo deaktivovat
- Diagnostická hlášení při problémech v síti
- Identifikační a údržbové údaje
Switch FLEXtra PROFINET navíc podporuje ovládání portů prostřednictvím vstupů a zobrazení stavů portů prostřednictvím výstupů. Jako vstupy a výstupy lze použít bity v obrazu PROFINET-IO switche a také 4 digitální vstupy a 2 digitální výstupy s napětím 24 V. Přiřazení a funkce vstupů a výstupů lze konfigurovat prostřednictvím souboru GSDML.
Vlastnosti
- 12 portů Ethernet RJ45 s rychlostí 10/100/1000 Mbit/s
- 4 porty pro SFP-přijímače s rychlostí 1000 MBit/s, Single-mode nebo Multi-mode
- Praktický design pro optimalizované kabelové trasy
- PROFINET Conformance Class B (100 Mb/s)
- Integrace do automatizační sítě pomocí souboru GSDML
- Rychlá a snadná konfigurace a diagnostika přes PROFINET a webové rozhraní
- LLDP, DCP, diagnostické alarmy
- Redundance médií: MRP klient
- SNMP, VLAN, mapování Cos/QoS, NTP, zrcadlení portů
- Síťové statistiky (rámce, chyby)
- SD Karta pro konfiguraci
- Redundantní napájení
