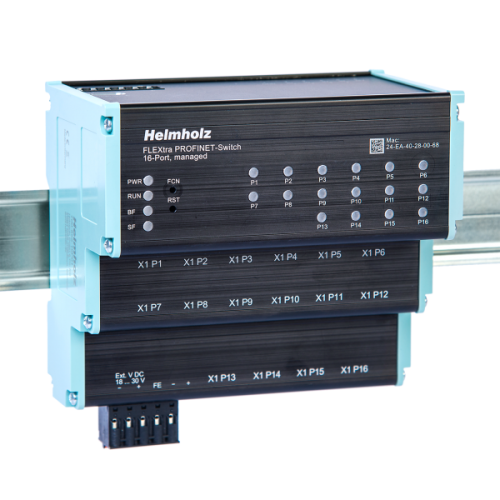

PROFINET-Switch FLEXtra, 16x Rj45

PROFINET-Switch FLEXtra, 16x Rj45

1011,00 €

1223,31 € s DPH

Přepínač FLEXtra STAGE PROFINET propojuje svět řízení pomocí sítě PROFINET podle třídy shody B a svět IT pomocí sítě Ethernet s rychlostí až 1 Gbit.

Vytisknout

Dotaz na produkt

Katalogové číslo: 700-855-16P01 Kategorie: , , ,

Popis

Manažovatelný 16portový switch FLEXtra PROFINET lze použít k propojení komponent PROFINET s rychlostí 100 Mb/s i uzlů Ethernet s rychlostí až 1000 Mb/s. To umožňuje komunikaci mezi řídicí úrovní a strojem nebo kombinaci komponent Ethernet a PROFINET v jednom switchi. Vždy je zaručena prioritizace PROFINET podle Conformance Class B.

Jednou z nejdůležitějších funkcí switche PROFINET je prioritizace provozu telegramů PROFINET v síti zařízení. Manažovatelný switch dokáže rozlišit, zda se jedná o webový požadavek, přenos souboru FTP, mediální proud nebo telegram PROFINET. V případě vysokého přenosového zatížení tak mohou být důležité telegramy upřednostněny, aby se zabránilo ztrátám telegramů jednotlivých komponent. Podporované protokoly PROFINET, jako jsou LLDP, DCP nebo diagnostické alarmy, lze snadno parametrizovat a spravovat.

Kromě sítě PROFINET jsou pro správu sítě Ethernet k dispozici funkce jako SNMP, NTP, VLAN, zrcadlení portů, mapování QoS/CoS a rozsáhlé statistiky. V případě potřeby lze konfiguraci uložit na SD kartu nebo ji načíst pro uvedení do provozu.
Praktický design s inteligentním uspořádáním ethernetových zásuvek šetří místo v rozváděči. LED diody na horní straně switche FLEXtra PROFINET, které jsou vždy dobře viditelné, umožňují snadnou diagnostiku i při plném zapojení.

Výhody při použití PROFINET-Switch

  • Prioritizace rámců PROFINET
  • Přiřazení konfigurace prostřednictvím názvu zařízení
  • Neighborhood detection
  • Výměna zařízení bez programování zařízení
  • Kruhová redundance
  • Každý port lze aktivovat nebo deaktivovat
  • Diagnostická hlášení při problémech v síti
  • Identifikační a údržbové údaje

Switch FLEXtra PROFINET navíc podporuje ovládání portů prostřednictvím vstupů a zobrazení stavů portů prostřednictvím výstupů. Jako vstupy a výstupy lze použít bity v obrazu PROFINET-IO switche a také 4 digitální vstupy a 2 digitální výstupy s napětím 24 V. Přiřazení a funkce vstupů a výstupů lze konfigurovat prostřednictvím souboru GSDML.

Vlastnosti

  • PROFINET Conformance Class B (100 MBit/s)
  • Integrace do automatizační sítě pomocí souboru GSDML
  • Rychlá a snadná konfigurace a diagnostika přes PROFINET a webové rozhraní
  • LLDP, DCP, diagnostické alarmy
  • Redundance médií: MRP klient
  • SNMP, VLAN, mapování Cos/QoS, NTP, zrcadlení portů
  • Síťové statistiky (rámce, chyby)
  • SD Karta pro konfiguraci
  • Redundantní napájení
  • Praktický design pro optimalizované kabelové trasy
  • 16portový Ethernet s rychlostí až 1000 Mbit/s

Ke stažení

FLEXtra STAGE PROFINET-Switch, managed 12x RJ45 / 4x SFP, 1 Gbit

technické dokumenty
název:  verze: velikost:
PROFINET-Switch, Často kladené otázky 2 180 KB
Výhody přepínače PROFINET 4 2 MB
FLEXtra STAGE PROFINET-Switch 16 portů, certifikát PROFINET   82 KB
FLEXtra STAGE PROFINET-Switch 16-Port, Stručný návod k obsluze 2 685 KB
FLEXtra STAGE PROFINET-Switch 16 portů, manuální 6 2,5 MB
letáky
název: verze: velikost:
FLEXtra-PROFINET-Switch – Propojte svět automatizace a IT pomocí jediného zařízení 10-2023  1 MB
Inovativní síťová automatizace – PROFINET a ethernetové přepínače 10-2023 2 MB
Licenční smlouvy
název: verze: velikost:
IPSet, podmínky licence OpenSource   25 KB
Software
název: verze: velikost:
IPSet 1.04.016 23 MB
FLEXtra PROFINET-Switch FO 16 portů, soubor GSDML 20220607 8 KB
FLEXtra PROFINET-Switch FO 16-portový, firmware V1.10.016 17 MB
FLEXtra PROFINET-Switch FO 16-Port, historie firmwaru V1.10.016 3 KB
Plánovací nástroje
název: verze: velikost:
FLEXtra PROFINET-Switch, 16 portů, soubory STEP   820 KB
FLEXtra PROFINET-Switch 16-Port HW 1-1-1-1-1, soubory STEP   31 MB

Technické parametry

Produkt
Objednací číslo
FLEXtra PROFINET-Switch 16-Port, managed, 10/100/1000Mbps 700-855-16P01



General information
Order number 700-855-16P01
Article name FLEXtra PROFINET-Switch 16-Port, managed, 10/100/1000Mbps
Scope of delivery FLEXtra PROFINET-Switch 16-Port with power supply plug
Dimensions (DxWxH) 78 x 125 x 111 mm
Weight Approx. 550 g
PROFINET interface
Number 16
Connection RJ45, integrated switch
Transmission rate 10/100/1000 Mbps
Protocol PROFINET IO Device as defined in IEC 61158-6-10
Features PROFINET Conformance Class B
  Media Redundancy (MRP)
  automatic addressing (DCP)
  topology detection (LLDP)
  diagnostic alarms
  VLAN
  SNMP V2
  Port mirroring
  Port statistics
I/O
Inputs 4, type 3 according to DIN EN 61131-2
+ 2, 500mA 24V DC, with electronic fuse
Status Indication
Function status 4 LEDs
Ethernet status 16 LEDs (two-colored)
Power supply
Voltage supply 2x DC 24 V, 18 − 30 V DC, redundant
Current draw max. 400 mA with DC 24 V
Power dissipation Max. 9,6 W
Ambient conditions
Ambient temperature -40°C … +60°C
Transport and storage temperature -40 °C … +85 °C
Relative air humidity 95 % r H without condensation
Pollution degree 2
Protection rating IP20
Mounting position Any
Approvals CE

časté dotazy

Často kladené dotazy

Bezpečnostní informace pro služby PROFINET DCP

Pozadí

Za určitých okolností může útočník s přímým (fyzickým) přístupem k síti PROFINET napadnout zařízení využívající služby DCP protokolu PROFINET. To může vést k trvalé ztrátě komunikační schopnosti mezi PROFINET kontrolérem a PROFINET zařízením. Důvodem je povaha DCP služby poskytované protokolem PROFINET. Tato služba může být využita ke změně nebo resetování parametrů zařízení. Příklady takových změn mohou být například DCP-Set (NameOfStation) nebo DCP-Set (Reset-to-Factory). Pro použití DCP v existující specifikaci PROFINET nejsou poskytovány žádné bezpečnostní funkce.

Dopad

Za určitých podmínek může útočník, který má přímý přístup do OT sítě, zabránit PROFINET kontroléru ve vytvoření spoejní s PROFINET zařízením a tím narušit provoz zařízení. V tomto případě je vyžadován manuální zásah uživatele. Zařízení není útokem zničeno, pouze není nadále přístupné pro CPU. Novým přiřazením jména nebo IP adresy lze obnovit provoz zařízení.

Opatření

Helmholz doporučuje svým zákazníkům zavést nebo přezkoumat přísnou přístupovou politiku sítě. Vzdálený přístup do sítě PROFINET musí být omezen, zejména DCP služby musí být blokovány. Toho lze dosáhnout použitím firewallu nebo vhodné VLAN konfigurace.

Novější verze specifikace PROFINET řeší tento problém zavedením třídy 1 PROFINET Security. Helmholz postupně implementuje bezpečnostní třídu pro všechny aktivní PROFINET komponenty a poskytuje nové verze firmwaru.

Další informace

Bezpečnostní doporučení: Nesprávné řízení přístupu pro služby DCP (PNO Identifikátor: PISA-001).
