Popis

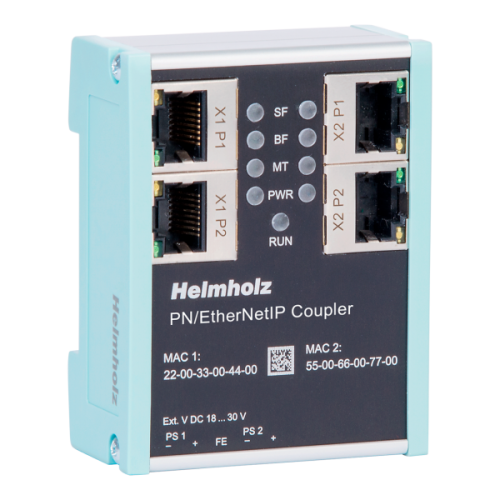

Pomocí PN/EtherNetIP Coupleru je možné jednoduše připojit zařízení PROFINET k zařízení EtherNet/IP. PN/EtherNetIP Coupler umožňuje přenos dat mezi řídicí jednotkou PROFINET a PLC EtherNet/IP.
Přijatá vstupní data na jedné straně sítě jsou zpřístupněna PLC jako výstupní data na druhé straně sítě. Výměna I/O dat probíhá živě bez dalších manipulačních bloků.
Maximální velikost přenášených I/O dat je 1024 bajtů. Na straně sítě EtherNet/IP lze nakonfigurovat až 3 vstupní a 3 výstupní sestavy. Pro moduly I/O je k dispozici až 300 slotů.
Integraci do PLC umožňuje soubor GSDML, další konfigurační software není nutný. Konfigurace vyměňovaných I/O dat se provádí v nástroji Siemens. Soubor EDS odpovídající konfiguraci lze poté stáhnout z webové stránky pomocí PN/EtherNetIP Coupleru a použít jej ke konfiguraci PLC EtherNet/IP.
Vlastnosti
- Kompaktní provedení pro montáž na lištu DIN
- Redundantní napájení
- Galvanické oddělení sítí
- Až 1024 bajtů vstupních/výstupních dat
- 300 konfigurovatelných slotů pro data PROFINET IO
- 3 vstupní a 3 výstupní sestavy
- Konfigurace pouze pomocí souboru GSDML, není nutný žádný další software
- Možnost stažení souboru EDS
- Webová stránka s diagnostikou
- MQTT Publisher na obou stranách sítě (PROFINET a Ethernet/IP)
Hybridní přepínače sběrnic pro vysoce dostupné sítě PROFINET.
Jaké jsou výhody? Odborník na PROFINET v tomto webináři vysvětluje, jak lze tyto výzvy řešit.
06.10.2023
PROFINET adaptéry – chytré síťové převaděče. Takto funguje plynulý tok dat!
Adaptéry Helmholz sázejí na jednoduché ovládání a fungují bez nutnosti použití dalších softwarových nástrojů.
12.04.2021
časté dotazy
Často kladené dotazy
Bezpečnostní informace pro služby PROFINET DCP
Pozadí
Za určitých okolností může útočník s přímým (fyzickým) přístupem k síti PROFINET napadnout zařízení využívající služby DCP protokolu PROFINET. To může vést k trvalé ztrátě komunikační schopnosti mezi PROFINET kontrolérem a PROFINET zařízením. Důvodem je povaha DCP služby poskytované protokolem PROFINET. Tato služba může být využita ke změně nebo resetování parametrů zařízení. Příklady takových změn mohou být například DCP-Set (NameOfStation) nebo DCP-Set (Reset-to-Factory). Pro použití DCP v existující specifikaci PROFINET nejsou poskytovány žádné bezpečnostní funkce.
Dopad
Za určitých podmínek může útočník, který má přímý přístup do OT sítě, zabránit PROFINET kontroléru ve vytvoření spoejní s PROFINET zařízením a tím narušit provoz zařízení. V tomto případě je vyžadován manuální zásah uživatele. Zařízení není útokem zničeno, pouze není nadále přístupné pro CPU. Novým přiřazením jména nebo IP adresy lze obnovit provoz zařízení.
Opatření
Helmholz doporučuje svým zákazníkům zavést nebo přezkoumat přísnou přístupovou politiku sítě. Vzdálený přístup do sítě PROFINET musí být omezen, zejména DCP služby musí být blokovány. Toho lze dosáhnout použitím firewallu nebo vhodné VLAN konfigurace.
Novější verze specifikace PROFINET řeší tento problém zavedením třídy 1 PROFINET Security. Helmholz postupně implementuje bezpečnostní třídu pro všechny aktivní PROFINET komponenty a poskytuje nové verze firmwaru.
Další informace
Bezpečnostní doporučení: Nesprávné řízení přístupu pro služby DCP (PNO Identifikátor: PISA-001).
