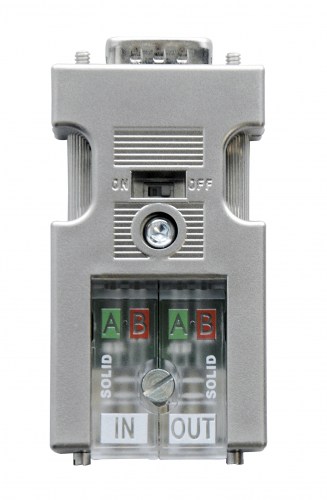

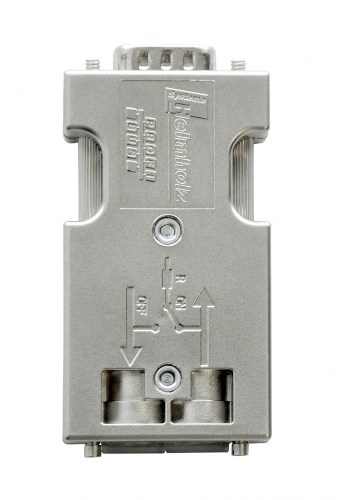

Konektor PROFIBUS – 0° (přímý, EasyConnect)
42,43 €
51,34 € s DPH
Díky svým malým rozměrům se konektory firmy Systeme Helmolz mohou požívat ve všech typech CPU od firmy Siemens.
Popis
Pomocí přepínače je možné nastavit, zda konektor bude v PROFIBUS síti uzlem, nebo koncovým prvkem. Tento přepínač je možné jednoduše ovládat i když je konektor zabudován. Samotné nastavení je zřetelně viditelné.
Konektor PROFIBUS s axiálním připojením kabelu je další prvkem v naší nabídce, který Vám nabízí cenově výhodnou a kompatibilní alternativu pro Vaše automatizační projekty.
Konektor se dá velmi rychle namontovat, má pokovené pouzdro a integrované zakončovací odpory.
Firma Systeme Helmholz nabízí konektor s přímým (axiálním) připojením kabelu s přenosovou rychlostí až 12 Mbaud.
Vlastnosti
- pokovené pouzdro
- integrovaný zakončovací odpor
- žádné volné (náchylné ke ztracení při montáži) díly
- axiální připojení kabelu (0°)
- rychlé připojení kabelu technologií EasyConnect®
- vizuální kontrola připojení kabelu
Flexible cable – pro spletený nikolv pevný vodič
Příslušenství
Nabízíme také příslušenství ke všem PROFIBUS konektorům – PROFIBUS kabel, odizolovávací kleště, atd..
Technické parametry
Produkt |
Objednací číslo |
| PROFIBUS konektor axiální - 0°, šroub. | 700-972-0CA50 |
| General information | ||
| Order number |
700-972-0CA50 |
|
| Article name | PROFIBUS connectors, axial, EasyConnect® | |
| Scope of delivery | PROFIBUS connector, installation instructions | |
| Dimensions (DxWxH) | 35 x 17 x 70 mm | |
| Weight | Approx. 50 g | |
| Cable outlet | Axial cable outlet, suitable for FastConnect stripping tool | |
| Terminating resistor | Resistor combination integrated and switchable using slide switch | |
| PG connection socket | No | |
| PROFIBUS bus cable | FC standard cable, solid or flexible, 0.64 mm Ø, 60/75 °C copper cable | |
| Connector type | EasyConnect® | |
| Maximum outside diameter | 8.0 mm | |
| Voltage supply | +4.75 … +5.25 V DC (must come from the device) | |
| Current draw |
Max. 35 mA | |
| PROFIBUS interface | ||
| Number | 1 | |
| Transmission rate | max. 12 Mbps | |
| Connection | SUB-D connector, 9-pin | |
| Ambient conditions | ||
| Ambient temperature | -25 °C … +85 °C( The maximum ambient temperature for UL is +60 °C.) | |
| Transport and storage temperature | -25 °C … +85 °C | |
| Relative air humidity | 70 % at +25 °C | |
| Pollution degree | 2 | |
| Protection rating | IP20 | |
| Approvals | CE, UL | |
| RoHS | Yes | |
| REACH | Yes | |
Ke stažení
| Technical documentation | ||
| název: | verze: | velikost: |
| Konektor PROFIBUS, leták | 01-2018 | 650 KB |
| Prohlášení o shodě EG | 10-2018 | 64 KB |
