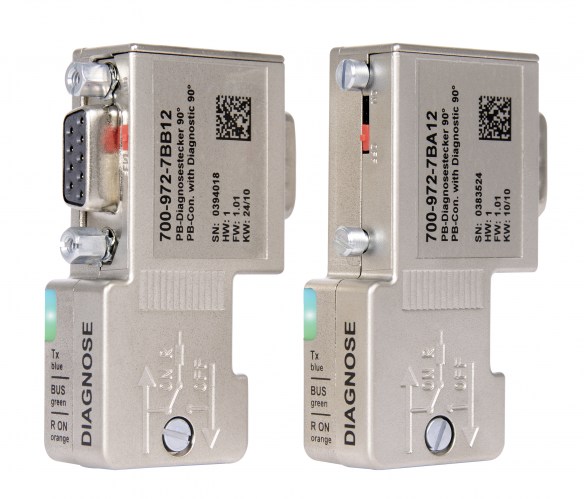

Konektor PROFIBUS – 90° (šroubový, s LED diagnostikou)
55,79 € – 67,70 €
67,51 € s DPH
Pomocí PROFIBUS konektorů s diagnostikou můžete mít PROFIBUS síť, ve které uživatel vždy bude moci jedním pohledem zkontrolovat stav sítě.
Popis
Tři zabudované LED diody s dobře odlišitenými barvami (modrá, zelená a oranžová) zobrazují nejdůležitější stavy PROFIBUS sítě na každé stanici.
Zobrazuje se stav ukončovacího odporu (oranžová), zda je provoz na sběrnici (zelená) a zda se připojená stanice účastní provozu na sběrnici (modrá).
Díky tomu může uživatel rozlišit poruchové stavy jako je přerušení sběrnice, chybějící nebo špatně připojený zakončovací odpor a nesprávně pracující účastník sítě.
Konetor je vybaven klasickým a osvědčeným šroubovým připojením; může být dodán jak v provedení s programovací (PG) konektorem, tak i bez něj.
Vlastnosti
- 3 LED zobrazují stav konektoru v síti PROFIBUS
- zobazení stavů „Provoz na sběrnici“, „Účastník vysílá“, „Zakončovací odpor zapojení“
- pokovené pouzdro
- žádné volné (náchylné ke ztracení při montáži) díly
- integrovaný zakončovací odpor
- vývod kabelů v úhlu 90º
- malé rozměry
- osvědčené šroubové připojení
Produkt |
Objednací číslo |
| PROFIBUS konektor s LED diagnostikou – 90°, šroub., bez PG zásuvky | 700-972-7BA12 |
| PROFIBUS konektor s LED diagnostikou – 90°, šroub., s PG zásuvkou | 700-972-7BB12 |
PG – programovací zásuvka na konektoru pro připojení dalšího zažízení (konektor je průchozí)
Příslušenství
Nabízíme také příslušenství ke všem PROFIBUS konektorům – PROFIBUS kabel, odizolovávací kleště, atd..
Další informace
| Konektor PROFIBUS - 90° | PROFIBUS konektor s LED diagnostikou – 90°, šroub., bez PG zásuvky, PROFIBUS konektor s LED diagnostikou – 90°, šroub., s PG zásuvkou |
|---|
Technické parametry
Produkt |
Objednací číslo |
| PROFIBUS konektor s LED diagnostikou - 90°, šroub., bez PG zásuvky | 700-972-7BA12 |
| PROFIBUS konektor s LED diagnostikou - 90°, šroub., s PG zásuvkou | 700-972-7BB12 |
| General information | ||
| Dimensions (DxWxH) | 40 x 17 x 64 mm | |
| Weight | Approx. 40 g | |
| Cable outlet | Vertical cable outlet, suitable for FastConnect stripping tool | |
| Terminating resistor | Resistor combination integrated and switchable using slide switch | |
| PG connection socket | No | |
| PROFIBUS bus cable | 60/75 °C copper cable up to 1.0 mm2 | |
| Maximum outside diameter | 8.0 mm | |
| Status indicator | 1 LED, 3-color | |
| Current draw without modules (internal) | Max. 35 mA | |
| PROFIBUS interface | ||
| Number | 1 | |
| Transmission rate | max. 12 Mbps | |
| Connection | SUB-D connector, 9-pin | |
| Connector | ||
| Connector type | terminal strips | |
| Number | 4 | |
| Ambient conditions | ||
| Ambient temperature | -25 °C … +85 °C( The maximum ambient temperature for UL is +60 °C.) | |
| Transport and storage temperature | -25 °C … +85 °C | |
| Relative air humidity | 70 % at +25 °C | |
| Pollution degree | 2 | |
| Protection rating | IP20 | |
| Approvals | CE, UL | |
Ke stažení
| Technical documentation | ||
| název: | verze: | velikost: |
| Prohlášení o shodě EG | 04-2016 | 56 KB |
