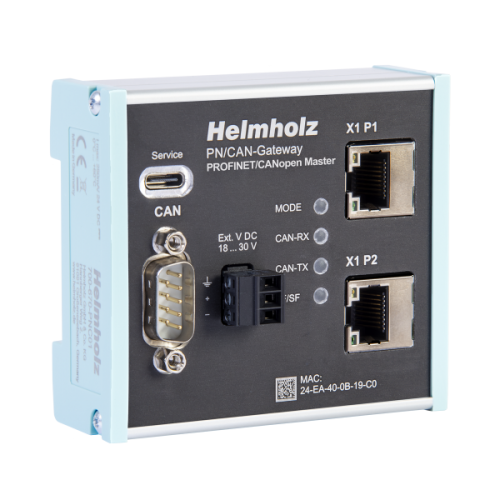

PROFINET/CANopen Master

PROFINET/CANopen Master

581,00 €

703,01 € s DPH

S bránou PN/CAN je možné snadné a jednoduché připojení zařízení CAN k síti PROFINET.

Vytisknout

Dotaz na produkt

Katalogové číslo: 700-670-PNC01 Kategorií: , , , ,

Popis

PN/CAN gateway CANopen představuje plnohodnotný CANopen master. Jako master podporuje gateway správu sítě, telegramy SYNC, nodeguarding/heartbeat pro monitorování uzlů a služby LSS. Lze nakonfigurovat až 16 PDO na jeden CANopen slave. Možná je také parametrizace uzlů CANopen prostřednictvím telegramů SDO a správa nouzových zpráv.

V síti PROFINET je gateway PN/CAN zařízením I/O PROFINET a podporuje přenosové rychlosti až 100 Mbit full duplex; na sběrnici CAN je podporována rychlost až 1 Mbit/s.

I/O data uzlů CAN jsou transparentně a volně konfigurovatelně mapována do sítě PROFINET, a lze je tedy zpracovávat přímo v PLC. Brána PN/CAN je integrována do hardwarového konfigurátoru pomocí souboru GSDML a lze ji zde plně konfigurovat. Další softwarové nástroje pro parametrizaci nebo manipulační bloky pro programování nejsou nutné, což činí použití brány jednoduchým.

Funkce MRP (redundance médií) a rozsáhlé diagnostické funkce a rozhraní pro online diagnostiku doplňují výkonnostní charakteristiky gatewaye PN/CAN.

Vlastnosti:

  • CANopen Master podle protokolu CANopen® DSP 301
  • Až 126 podřízených jednotek CANopen s až 16 TPDO / 16 RPDO na každé z nich.
  • Až 1420 bajtů vstupních a 1420 bajtů výstupních dat v síti PROFINET
  • Až 1 Mbit/s přenosová rychlost CAN
  • Heartbeat, Nodeguarding, SYNC
  • PROFINET Conformance Class C
  • Redundance médií (klient MRP)
  • Konfigurace prostřednictvím souboru GSDML
  • Nejsou nutné žádné manipulační bloky ani parametrizační software
  • Rozhraní USB zařízení pro online diagnostiku a aktualizaci firmwaru

Ke stažení

PROFINET / CAN-Gateway SAE J1939
Technická dokumentace
název: verze: velikost:
Prohlášení o shodě EG 06-2019 78 KB
PN/CAN-Gateway CANopen®, Stručný návod k obsluze   2 MB
PN/CAN-Gateway CANopen, příručka   1 MB
letáky
název: verze: velikost:
Snadné připojení sběrnicových sítí – s bránami Helmholz PROFINET 10-2023 1 MB
Licenční smlouvy
název: verze: velikost:
IPSet, podmínky licence OpenSource   25 KB
Software
název: verze: velikost:
IPSet 1.04.016 23 MB
PN/CAN-Gateway CANopen® Master, soubor GSDML 20200117 13 KB
PN/CAN-Gateway CANopen®, historie firmwaru V3.02 2 KB
Řídiče
název: verze: velikost:
PN/CAN-brána, ovladač USB 1.24 7 KB
plánovací nástroje
název: verze: velikost:
PN/CAN brána, makra pro EPLAN   330 KB
PN/CAN-Gateway, soubory STEP   2 MB

Technické parametry

Produkt Objednací číslo
PN/CAN gateway, PROFINET/CANopen Master 700-670-PNC01



General information
Order number 700-670-PNC01
Article name PN/CAN gateway, PROFINET/CANopen Master
Scope of delivery PN/CAN-Gateway with power plug
Dimensions (DxWxH) 35 x 84 x 76 mm
Weight Approx. 160 g
PROFINET interface (X1)
Number 1
Connection 2x RJ45, integrated switch
Protocol PROFINET IO as defined in IEC 61158-6-10
Transmission rate 100 Mbps
I/O image size max. 1440 bytes of input / 1440 of output data
Features Media redundancy (MRP),
  automatic addressing,
  topology detection (LLDP, DCP),
  diagnosis alarms
  PROFINET conformance class C
CAN interface
Number 1
Type ISO/DIN 11898-2 CAN High Speed physical Layer
Connection SUB-D connector, 9 pin, male
Transmission rate 10, 50, 100, 125, 250, 500, 800, 1000 Kbit/s
Protocol CANopen® Master according to DSP301 V4.2
TPDOs 16 per Slave
RPDOs 16 per Slave
Features up to 126 Slaves
  Heartbeat
  Nodegurading
  Sync
USB interface
Protocol Full-speed USB 2.0 device
Connection USB-C
Electrical isolation 500 V
Status indicator
Function status 4 LEDs bi-color
Ethernet status 4 LEDs
 Power supply
Operating supply 24 V DC, 18–30 V DC
Current draw Max. 150 mA with 24 V DC
Power dissipation 4 W
Ambient conditions
Ambient temperature 0 °C … +60°C
Transport and storage temperature -20 °C … +80 °C
Relative air humidity 95 % r H without condensation
Pollution degree 2
Protection rating IP20
Mounting position as desired
Certifications CE

časté dotazy

Často kladené dotazy

Bezpečnostní informace pro služby PROFINET DCP

Pozadí

Za určitých okolností může útočník s přímým (fyzickým) přístupem k síti PROFINET napadnout zařízení využívající služby DCP protokolu PROFINET. To může vést k trvalé ztrátě komunikační schopnosti mezi PROFINET kontrolérem a PROFINET zařízením. Důvodem je povaha DCP služby poskytované protokolem PROFINET. Tato služba může být využita ke změně nebo resetování parametrů zařízení. Příklady takových změn mohou být například DCP-Set (NameOfStation) nebo DCP-Set (Reset-to-Factory). Pro použití DCP v existující specifikaci PROFINET nejsou poskytovány žádné bezpečnostní funkce.

Dopad

Za určitých podmínek může útočník, který má přímý přístup do OT sítě, zabránit PROFINET kontroléru ve vytvoření spoejní s PROFINET zařízením a tím narušit provoz zařízení. V tomto případě je vyžadován manuální zásah uživatele. Zařízení není útokem zničeno, pouze není nadále přístupné pro CPU. Novým přiřazením jména nebo IP adresy lze obnovit provoz zařízení.

Opatření

Helmholz doporučuje svým zákazníkům zavést nebo přezkoumat přísnou přístupovou politiku sítě. Vzdálený přístup do sítě PROFINET musí být omezen, zejména DCP služby musí být blokovány. Toho lze dosáhnout použitím firewallu nebo vhodné VLAN konfigurace.

Novější verze specifikace PROFINET řeší tento problém zavedením třídy 1 PROFINET Security. Helmholz postupně implementuje bezpečnostní třídu pro všechny aktivní PROFINET komponenty a poskytuje nové verze firmwaru.

Další informace

Bezpečnostní doporučení: Nesprávné řízení přístupu pro služby DCP (PNO Identifikátor: PISA-001).
